Šroubové kompresory ORLÍK - řada ORL 4-90 XŠroubový kompresor Orlík ORL

Šroubové kompresory ORLÍK ORL X jsou určeny pro profesionální a průmyslové provozy, kde je vyžadována spolehlivá a stabilní dodávka stlačeného vzduchu. Díky plně automatickému řízení se chod kompresoru přizpůsobuje aktuálnímu odběru vzduchu, což přispívá k efektivnímu a hospodárnému provozu.

Řada ORL X zahrnuje široké spektrum výkonů od 4 do 45 kW a řadu tlakových variant až do 15 bar. Díky tomu lze vhodný šroubový kompresor zvolit jak pro dílny, autoservisy a menší výrobní provozy, tak pro náročné průmyslové aplikace s vysokou spotřebou stlačeného vzduchu.

Vysoká účinnost a konstrukce pro dlouhodobý provoz

Základem kompresorů ORL X je kompaktní šroubový blok německé výroby navržený s důrazem na dlouhou životnost a vysokou provozní spolehlivost. Elektromotory dosahují třídy účinnosti minimálně IE3 (Premium) a o účinné chlazení se stará radiální ventilátor.

Promyšlený systém chlazení zajišťuje optimální průtok chladicího vzduchu, pomáhá snižovat spotřebu energie a hlučnost a současně vytváří vhodné podmínky pro delší životnost oleje, spotřebního materiálu i samotného kompresoru.

Hlavní přednosti kompresorů ORLÍK ORL X:

  • Výkony od 4 kW do 45 kW - široký výkonový rozsah umožňuje zvolit kompresor podle skutečné spotřeby stlačeného vzduchu. Nabídka začíná kompaktními 4kW modely a pokračuje až k průmyslovým kompresorům s výkonem 45 kW a výkonností až 6 550 l/min.
  • Pracovní tlak až 15 bar - podle konkrétního modelu lze vybírat z provedení pro rozsahy automatického cyklu 6–8, 8–10, 11–13 a 13–15 bar. Vhodné řešení tak lze zvolit nejen podle požadovaného množství vzduchu, ale také podle pracovního tlaku technologie.
  • Inteligentní řízení kompresoru - kompresory v provedení X využívají mikroprocesorovou řídicí jednotku ORLÍK 901, která umožňuje kontrolovat důležité provozní parametry a automaticky přizpůsobovat chod kompresoru aktuální spotřebě stlačeného vzduchu. Systém sleduje například provozní cykly, teplotu oleje, provozní tlak, diferenci sepnutí a počet provozních hodin. Umožňuje také nastavení doby volnoběhu, řízení dalších kompresorů, komunikaci s nadřazenými systémy nebo vzdálený dohled.
  • Možnost řízení více kompresorů - řídicí systém umožňuje v základním provedení řídit až tři podřízené kompresory bez nutnosti jejich osazení další samostatnou řídicí jednotkou. Funkce rotace priorit navíc umožňuje rovnoměrnější rozložení provozních hodin mezi jednotlivé stroje.
  • Bezpečný a kontrolovaný provoz - konstrukce zahrnuje řadu kontrolních a bezpečnostních prvků, mezi které patří pojistný ventil, ochrana elektromotoru proti přetížení, tepelná ochrana vinutí motoru, kontrola počtu startů a sledování teploty oleje. Automatické odlehčení zároveň snižuje tlak při zastavení kompresoru, aby následný start neprobíhal do protitlaku.

Různé možnosti provedení

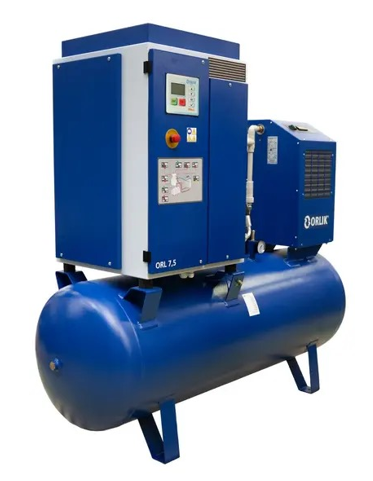

Šroubové kompresory ORLÍK ORL X lze podle požadavků konkrétního provozu dodat v několika provedeních. Základní variantou je samostatný šroubový kompresor, vhodný například pro napojení na již existující systém stlačeného vzduchu. Pro kompaktnější řešení lze zvolit kompresor umístěný na tlakové nádobě, která vytváří potřebnou zásobu stlačeného vzduchu a pomáhá pokrývat výkyvy ve spotřebě. Nejúplnější variantou je kompresor na tlakové nádobě doplněný kondenzační sušičkou, kdy jsou výroba, akumulace a základní úprava stlačeného vzduchu spojeny do jednoho kompaktního celku. Vhodné provedení lze zvolit podle dostupného prostoru, požadované kvality stlačeného vzduchu a konkrétních potřeb provozu.

Přehled šroubových kompresorů ORLÍK ORL X:

Typ Výkonnost vztažena na sací podmínky Výkonnost vztažena na sací podmínky Rozsah aut. cyklu Instalovaný výkon Elektrický motor napětí Připojovací rozměr Hladina akust. tlaku
[m3/hod] [l/min] [bar] [kW] [V] [dB(A)]
Šroubové kompresory Orlík - řada ORL 4 - 7,5 X
ORL 4 AX 34,5 575 6 - 8 4 400 G1" 67
ORL 4 BX 26 433 8 - 10 4 400 G1" 67
ORL 5,5 AX 47,5 791 6 - 8 5,5 400 G1" 67
ORL 5,5 BX 42,5 708 8 - 10 5,5 400 G1" 67
ORL 5,5 CX 27 450 11 - 13 5,5 400 G1" 67
ORL 7,5 AX 66 1 100 6 - 8 7,5 400 G1" 67
ORL 7,5 BX 58 996 8 - 10 7,5 400 G1" 67
ORL 7,5 CX 42 700 11 - 13 7,5 400 G1" 67
Šroubové kompresory Orlík - řada ORL 11 - 15 X
ORL 11 AX2 102 1 700 6 - 8 11 400 G1" 80
ORL 11 BX2 93 1 550 8 - 10 11 400 G1" 80
ORL 11 CX2 73 1 217 11 - 13 11 400 G1" 80
ORL 11 DX2 64 1 067 13 - 15 11 400 G1" 80
ORL 15 AX2 132 2 200 6 - 8 15 400 G1" 80
ORL 15 BX2 123 2 050 8 - 10 15 400 G1" 80
ORL 15 CX2 103 1 717 11 - 13 15 400 G1" 80
ORL 15 DX2 89 1 483 13 - 15 15 400 G1" 80
Šroubové kompresory Orlík - řada ORL 18,5 - 30 X
ORL 18,5 AX1 177 2 950 6 - 8 18,5 400 G1 1/4" 75
ORL 18,5 BX1 159 2 650 8 - 10 18,5 400 G1 1/4" 75
ORL 18,5 CX1 134 2 233 11 - 13 18,5 400 G1 1/4" 75
ORL 18,5 DX1 110 1 833 13 - 15 18,5 400 G1 1/4" 75
ORL 22 AX1 213 3 550 6 - 8 22 400 G1 1/4" 75
ORL 22 BX1 190 3 167 8 - 10 22 400 G1 1/4" 75
ORL 22 CX1 165 2 750 11- 13 22 400 G1 1/4" 75
ORL 30 AX1 278 4 633 6 - 8 30 400 G1 1/4" 75
ORL 30 BX1 247 4 117 8 - 10 30 400 G1 1/4" 75
ORL 30 CX1 213 3 550 11 - 13 30 400 G1 1/4" 75
Šroubové kompresory Orlík - řada ORL 37 - 45 X
ORL 37 AX1 335 5 584 6 - 8 37 400 G1 1/2" 76
ORL 37 BX1 300 5 000 8 - 10 37 400 G1 1/2" 76
ORL 37 CX1 246 4 100 11 - 13 37 400 G1 1/2" 76
ORL 45 AX1 393 6 550 6 - 8 45 400 G1 1/2" 76
ORL 45 BX1 351 5 850 8 - 10 45 400 G1 1/2" 76
ORL 45 CX1 304 5 067 11 - 13 45 400 G1 1/2" 76
